Connettore per tubi quadri a 4 vie angolo
  • Connettore per tubi quadri a 3 vie
  • Connettore per tubi quadri a 4 vie angolo

Connettore per tubi quadri a 4 vie angolo

2,30 €
Tasse incluse

Connettore per tubi quadri 30x30x2mm

Quantità
Non disponibile

Pagamenti sicuri al 100%


Imballaggio sicuro tramite cartone, biofilm e telo esterno



Spedizione tramite corriere espresso GLS

Connettore
Composto da due parti in tecnopolimero a base poliammidica (PA). Resistente a solventi, oli, grassi ed altri agenti chimici.

Colore
Nero


Caratteristiche e applicazioni
Adatto alla realizzazione di strutture composte da profilati quadri. Il montaggio può essere eseguito semplicemente forzando il connettore all'interno del profilato, senza la necessità di viti o altri elementi di fissaggio.
Il carico statico limite massimo per ogni braccio dei connettori con rinforzo in acciaio (STC-R e STC-R-SST) è riportato in Fig. 1. Il carico statico limite max è il valore oltre il quale il carico applicato all'elemento, in particolari condizioni di impiego, può dar luogo a qualche tipo di cedimento. A questo valore dovrà quindi essere applicato un coefficiente che tenga conto dell'importanza e del livello di sicurezza della specifica applicazione.




Elesa Standards

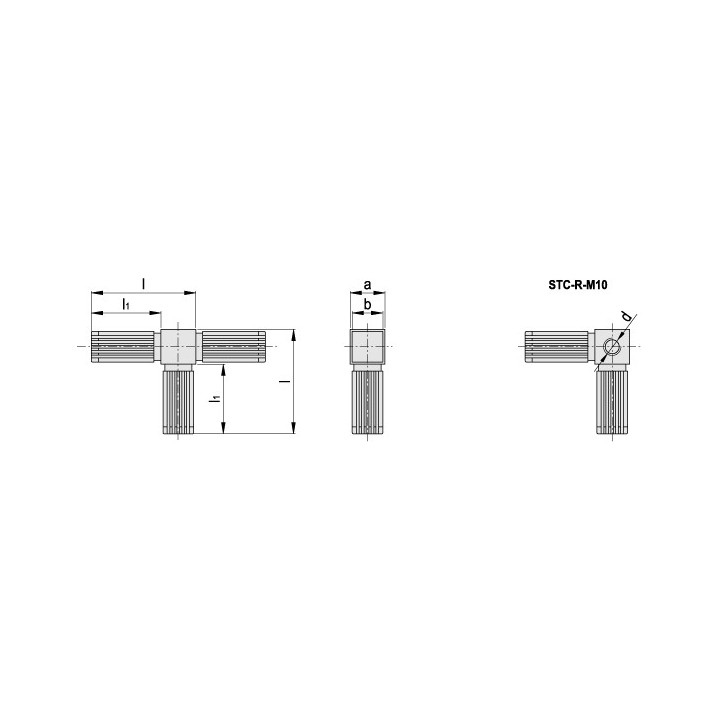

Dimensioni principali

Dimensione del tubo

Peso

Codice

Descrizione

Codice

Descrizione

a

b

l

l1

Esterno

Spessore

Interno

g

430131

STC.30-3A-4W-C9

430132

STC.30-3A-4W-C33

30

26

77

47

30

2

26

86

430131
